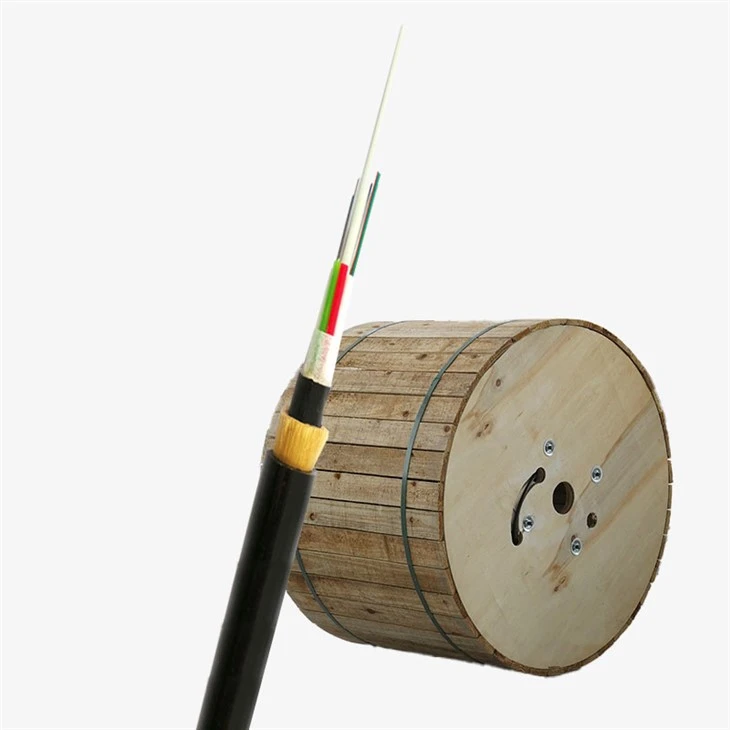

Uzun Açıklıklı ADSS Kablosu, 1700+ metreye kadar ekstra-geniş açıklıklar boyunca güç dağıtımı ve iletim hatları için tasarlanmıştır. Yüksek-modüllü aramid iplik ve optimize edilmiş PE/AT dış kılıf seçenekleriyle üretilen bu ürün, fiziksel topraklama olmadan yüksek-voltajlı elektromanyetik alanlarda, yoğun buz yükleme bölgelerinde ve şiddetli rüzgar ortamlarında istikrarlı optik performans sağlar.
Temel Teknik Avantajlar
Ultra-Uzun Açıklıklı Mekanik Mukavemet:1700 metreyi aşan açıklıklarda yapısal stabiliteyi koruyan, 100kN'ye kadar RTS'ye ulaşan çok-iplikli aramid iplik ile tasarlanmıştır.
Gerilim-Sınıfı Kılıf Koruması:Özel olarak formüle edilmiş Anti-İzleme (AT) kılıfı, yüksek elektrik alanı kuvvetine (25kV alan potansiyeline eşit veya daha az) dayanır ve canlı güç kablolarının yakınında izlemeyi ve yüzey erozyonunu ortadan kaldırır.
Tamamen-Dielektrik Yüksek-Gerilim Güvenliği:Tamamen-metalik olmayan yapı, endüktif paraziti ortadan kaldırır ve enerji verilen şebeke direkleri üzerinde-güvenli sıcak hat kurulumuna olanak tanır.
İklimsel Yük Direnci:Su-bloklama bandıyla birleştirilmiş hidrofobik gevşek boru bileşiği, uzunlamasına su geçirmezlik ve buzlanmaya karşı koruma sağlar (-40 derece ila +70 derece).
Birincil Uygulamalar
Mühendislik ve Kalite Doğrulaması
Hammadde Kontrolü:%100 izlenebilir kaynaklardan elde edilen aramid iplikler ve birinci sınıf optik fiber ön kalıpları.
Mekanik ve Çevresel Testler:Tam-toplu zayıflama doğrulaması, çekme yükü testleri, ezilme direnci testleri ve sıcaklık döngüsü (-40 derece ile +70 derece arası).
Fabrika Kabul Testi (FAT):OTDR çift uçlu test raporu ve fiziksel parametre incelemesi, sevkıyattan önce her varil ile birlikte sağlanır.
Özelleştirme ve Tedarik Zinciri
Açıklığa-özel aramid gerilim tasarımı, özel dış çap ve yapısal optimizasyon.
Fümigasyona tabi tutulmuş ahşap variller veya çelik-ahşap kompozit variller (1.000 m – 4.000 m/tambur).
Özel ceket işaretlemesi, renk kodlaması, varil etiketlemesi ve ihracat belgeleri (CO, Form E).
Standart siparişler için 7–15 gün; kamu hizmeti acil bakım projeleri için hızlandırılmış üretim.
Teknik Destek ve Tedarik
Sarkma ve Gerilme Hesaplaması:Açıklık uzunluğu, rüzgar hızı, buz kalınlığı ve pilon yüksekliğine dayalı ücretsiz mühendislik simülasyonu.
Donanım Eşleştirmesinin Takılması:Dış çapa göre uyarlanmış gergi kelepçeleri, süspansiyon setleri, titreşim sönümleyiciler ve indirme kelepçelerinin özel tedariki.
Dağıtım Yönergeleri:Canlı-çizgi dizilimi ve minimum bükülme yarıçapı güvenliği için teknik belgeler.
Anahtar Nitelikler
|
Marka Adı |
Sheng Tang |
Model Numarası |
ADSS |
|
Tip |
Fiber Optik Kablo |
Menşe Yeri |
Guangdong, Çin |
|
İletken Sayısı |
10'dan büyük veya eşit | Model Numarası | ADSS |
| Gevşek tüp | PBT | C Sayısı | 10'dan büyük veya eşit |
| Elyaf Tipi | Tek mod/çok modlu | Kılıf | PE /AT |
| Lif sayısı | 2-288 | Adedi | 2000Metre/Metre |
| Başvuru | Telekomünikasyon, Anten, Kanal | Liman | GUANGZHOU |
| Menşe Yeri | Guangdong, Çin (Anakara) |
Paketleme ve Teslimat
| Paketleme Detayları | ADSS fiber optik kablonun paketleme yolu: ahşap tambur veya ahşap demir tambur, tambur başına 1000 m ila 3000 m veya müşterinin gerektirdiği herhangi bir uzunluk boyutu. | Sevkiyat limanı | GUANGZHOU, SHENZHEN |
| Satış Birimleri | Tek öğe | Tek paket boyutu | 20X25X10cm |
| Tek brüt ağırlık | 2.000 kg | Paketleme örnekleri |  |
Kurşun zamanı
| Miktar (metre) | 1 - 1000 | 1001 - 30000 | 30001 - 600000 | > 600000 |
| Teslim süresi (gün) | 3 | 10 | 15 | Müzakere edilecek |
Özelleştirme seçenekleri
| Seçenek | Min. emir: | Özelleştirme ücreti |
|
İstendiği gibi özelleştirilmiş logo |
1000 metre | -- |
|
Özelleştirilmiş ambalaj İstendiği gibi |
1000 metre | -- |
|
Grafik özelleştirme İstendiği gibi |
1000 metre | -- |
Ürün Açıklaması
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
zayıflama (+20 derece) |
@850nm |
|
|
3,0dB/km'den az veya buna eşit |
3,0dB/km'den az veya buna eşit |
|
@1300nm |
|
|
1,0 dB/km'den az veya ona eşit |
1,0dB/km'den az veya ona eşit |
|
|
@1310nm |
0,36dB/km'den az veya ona eşit |
0,4dB/km'den az veya ona eşit |
|
|
|
|
@1550nm |
0,22dB/km'den az veya ona eşit |
0,23dB/km'ye eşit veya daha az |
|
|
|
|
Bant genişliği (A Sınıfı) |
@850nm |
|
|
500MHz/km'den büyük veya eşit |
200MHz/km'den büyük veya eşit |
|
@1300nm |
|
|
1000MHz/km'den büyük veya ona eşit |
600MHz/km'den büyük veya eşit |
|
|
Sayısal Açıklık |
|
|
0,2±0,015NA |
0,275±0,015NA |
|
|
Kablo Kesimi-Dalga Boyu λcc |
1260nm'den küçük veya ona eşit |
1480nm'den küçük veya ona eşit |
|
|
|
SSS
S: HDPE mi yoksa AT (Anti-İzleme) kılıfı mı kullanacağımı nasıl belirleyebilirim?
C: Alan potansiyeli 12kV'un altında olan enerji hatları için HDPE önerilir. Alan potansiyelinin 12kV'u aştığı yüksek-gerilim hatları için (tipik olarak 110kV, 220kV veya daha yüksek), elektrik takibini ve kılıfın hasar görmesini önlemek için AT dış kılıfı zorunludur.
S: Doğru bir sarkma-gerilme hesaplaması oluşturmak için hangi parametreler gereklidir?
C: Tam maksimum açıklık mesafesine, hat voltajı seviyesine, yerel maksimum rüzgar hızına, maksimum buz kalınlığına, hedef güvenlik faktörüne ve pilon bağlantı yüksekliğine ihtiyacımız var.
S: ADSS kablosuyla birlikte eşleşen kutup hattı donanım bağlantılarını tedarik edebilir misiniz?
C: Evet. Kablonuzun tam dış çapına ve RTS'sine uygun, tamamen uyumlu gergi setleri, süspansiyon kelepçeleri, zırh çubukları,-titreşim önleyici damperler ve kablo depolama braketleri sağlıyoruz.
S: Deniz taşımacılığı optimizasyonu için varil başına mevcut maksimum sürekli uzunluk nedir?
C: Standart tambur kapasitesi 2.000 m ila 4.000 m arasında değişmektedir. Navlun maliyetini azaltmak ve gereksiz saha eklemelerini ortadan kaldırmak için tambur uzunluğunu konteyner sınırlarına (20GP/40HQ) göre optimize edebiliriz.
S: Aşırı rüzgar ve buzlanma koşullarında kablonun performansı nasıl?
C: Kablo, 35 m/s'ye kadar rüzgar hızlarına ve 20 mm radyal buz kalınlığına kadar yerel meteorolojik koşulları karşılayacak şekilde aramid iplik içeriği ve dış çapı ayarlanarak yapısal olarak tasarlanmıştır.
S: Sevkiyattan önce test raporları veriliyor mu?
C: Evet. Her tambur, 1310nm/1550nm zayıflama verilerini, geometri kontrollerini, çekme testi sonuçlarını ve OTDR izleme günlüklerini içeren bir Fabrika Test Raporuyla birlikte gelir.
